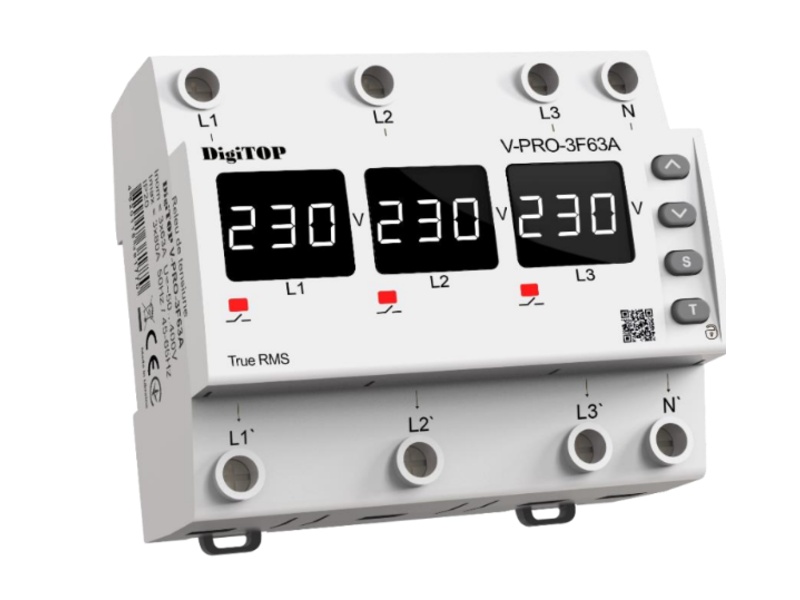

Releu de protectie tensiune minima sau maxima trifazat, 63A, DigiTop, PRO-3F63A, contactor inclus

Descriere

Releul protectie tensiune trifazat cu contactor inclus DigiTop PRO-3F63A este destinat pentru a proteja echipamentele industriale si de uz casnic monofazate precum si pe cele trifazate de oscilatiile de tensiune, pierderea tensiunii, asimetria fazelor si controlul ordinii de succesiune a fazelor (functia de deconectare). Curentul nominal este de 63A pe fiecare faza.
Acest dispozitiv este comandat de un microcontroler, care analizeaza tensiunea din reteaua electrica si afiseaza valoarea curenta pe afisaj digital. La iesirea dispozitivului exista relee electromagnetice.
Utilizatorul stabileste limitele de deconectare permisibile, timpul de intarziere a conectarii si controlul secventei ale fazelor, iar toate valorile setate sunt stocate in memoria nevolatila.
Dispozitivul este alimentat de la fazele pe care le controleaza si se instaleaza pe o sina de montaj cu latimea de 35 mm, ocupand 7 module.
Caracteristici tehnice:
-tensiunea masurata (V): 50-400;
-timpul de deconectare la limita superioara (sec.), nu mai mult de: 0.02;
-timpul de deconectare la limita inferioara (sec.), nu mai mult de: 1 (120-170V) si 0.02 (<120 V);
-timpul de deconectare la asimetria fazelor (sec.): 20;
-eroare al voltmetrului (%), nu mai mult de: 1;
-curentul nominal la contactele releului cu sarcina activa (A): 63;
Parametrii definiti de utilizator:
-limita inferioara de deconectare (V): 120-200 (170 setat din fabrica);
-limita superioara de deconectare (V): 210-270 (250 setat din fabrica);
-timpul de conectare (sec.): 5-600 (15 setat din fabrica);
-asimetria fazelor (V) 20-99 (50 setat din fabrica);
-modul de functionare sincron/asincron (asincron setat din fabrica);
-controlul ordinii de succesiune a fazelor conectat/deconectat (deconectat setat din fabrica).
